BAX Baumaschinen · Dział Części Zamiennych

Przeciwnoże
i elementy towarzyszące

Zestawienie części do zamówienia dla rozdrabniacza Komptech Axtor 6010 (T4f / Stufe IV) — na podstawie katalogu części producenta (Ersatzteilkatalog, rozdz. 6 „Gegenmesser”, s. 480–482).

Zespół B00004123 3 numery katalogowe 18 sztuk łącznie
01 / 08
Identyfikacja w katalogu

Gdzie w maszynie szukamy

Maszyna
Axtor 6010

Rozdrabniacz Komptech, wersja silnikowa T4f / Stufe IV. Katalog z dnia 09.04.2018.

Grupa (rozdz. 6)
FAX60G001

„Gegenmesser” — przeciwnoże. Zawiera 1 × zespół kompletny.

Zespół kompletny
B00004123

„Gegenmesser kpl” — przeciwnoże komplet: 2 przeciwnoże + 8 wkładek + 8 śrub.

Przeciwnóż (listwa przeciwtnąca) współpracuje z narzędziami wirnika — to on decyduje o jakości cięcia i frakcji. Zużyty lub wyszczerbiony przeciwnóż = gorsza frakcja, większe zużycie paliwa i szybsze zużycie bijaków.

02 / 08
Części do zamówienia

Skład zespołu B00004123

2szt.

Przeciwnóż

Gegenmesser
249200130
Główny element tnący — listwa przeciwtnąca montowana w komorze rozdrabniania.
8szt.

Wkładka / blacha podkładkowa

Einlegeblech
249200140
Element mocujący pod przeciwnożem — po 4 szt. na każdy przeciwnóż.
8szt.

Śruba z łbem walcowym M16×70

Zylinderschraube M16x70
910216010
Śruby mocujące przeciwnoże — po 4 szt. na każdy przeciwnóż.
03 / 08

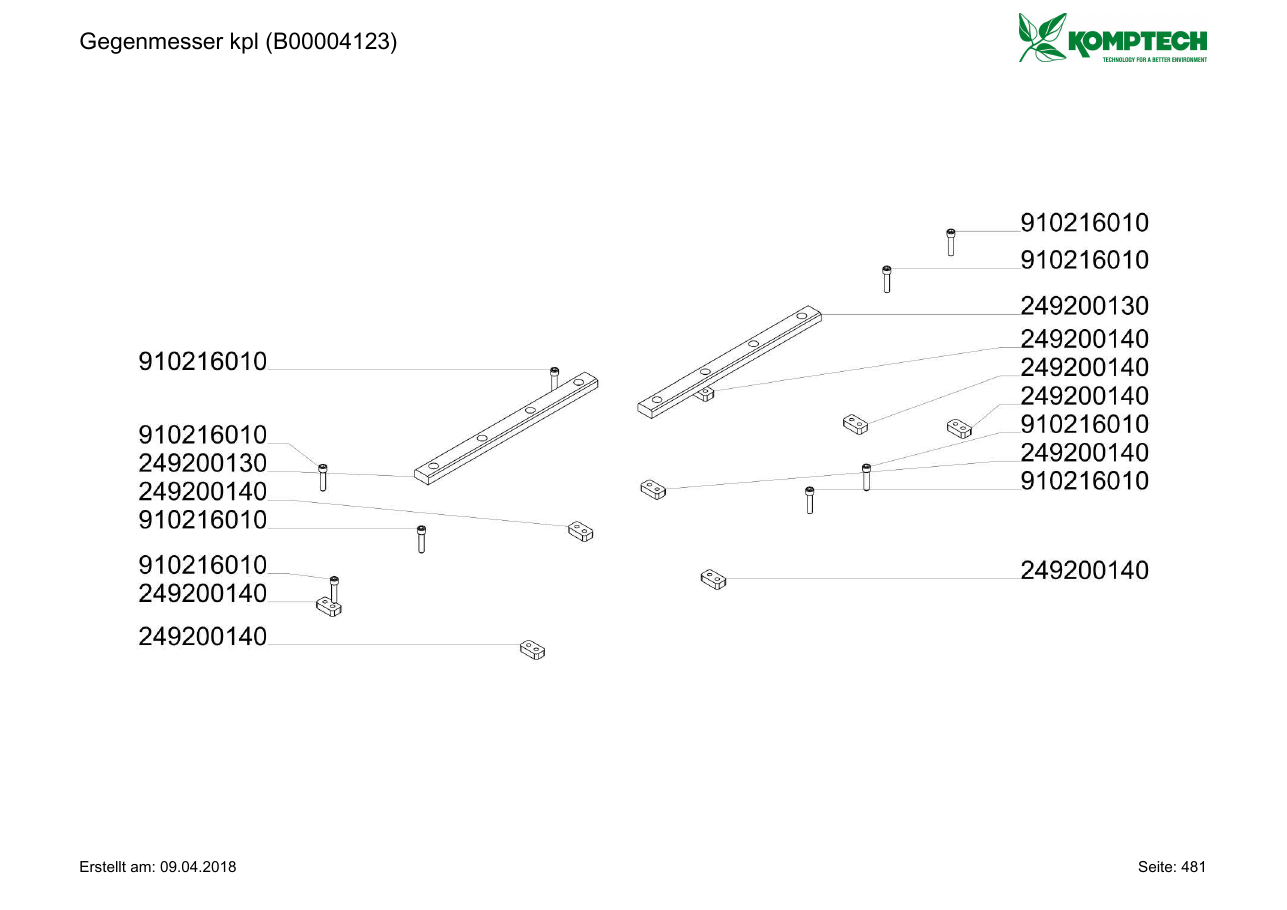

Rysunek złożeniowy producenta · s. 481
Rysunek złożeniowy zespołu Gegenmesser kpl B00004123 z katalogu Komptech

Układ montażowy

  • 249200130 2 × przeciwnóż (listwa z 4 otworami)
  • 249200140 8 × wkładka pod przeciwnożem
  • 910216010 8 × śruba M16×70 przez przeciwnóż i wkładkę

Każdy przeciwnóż mocowany w 4 punktach: śruba → przeciwnóż → wkładka. Stąd proporcja 1 : 4 : 4.

04 / 08
Zestawienie do zamówienia

Lista części — Komptech Axtor 6010

Nr katalogowyNazwa (PL)Nazwa w katalogu (DE)IlośćUwagi
B00004123Przeciwnoże — kompletGegenmesser kpl1Zestaw zawiera 3 pozycje poniżej
249200130PrzeciwnóżGegenmesser2Element zużywający się
249200140Wkładka / blacha podkładkowaEinlegeblech8Sprawdzić stan przy wymianie
910216010Śruba z łbem walcowym M16×70Zylinderschraube M16x708Rekomendacja: zawsze nowe
Razem sztuk w komplecie183 numery katalogowe

Źródło: Komptech Ersatzteilkatalog Axtor 6010 T4f/Stufe IV, grupa FAX60G001, s. 480–482. Polskie nazwy to moje tłumaczenie robocze z katalogu niemieckojęzycznego. Uwaga: katalog z 09.04.2018 — przed złożeniem zamówienia numery zweryfikujemy w aktualnym portalu części Komptech (mogą wystąpić zamienniki / nowsze indeksy).

05 / 08
Jak zamówić

Dwa warianty zamówienia

Rekomendowany

Pełny komplet B00004123 × 1

Wymiana obu przeciwnoży razem z wkładkami i śrubami.

  • Równe krawędzie tnące na całej szerokości — stabilna frakcja
  • Nowe śruby M16 = pewny moment dokręcenia, brak ryzyka zerwania
  • Jedno zamówienie, jeden indeks, mniej pomyłek
Alternatywa

Pozycje pojedynczo

Gdy wkładki są w dobrym stanie lub wymieniany jest tylko jeden przeciwnóż:

  • 249200130 przeciwnóż — 1 lub 2 szt.
  • 910216010 śruby M16×70 — 4 szt. na przeciwnóż
  • 249200140 wkładki — wg oględzin, 4 szt. na przeciwnóż

Rekomendacja wymiany śrub przy każdej wymianie przeciwnoży wynika z dobrej praktyki serwisowej dla połączeń mocno obciążonych dynamicznie — nie z zapisu w katalogu.

06 / 08
Przed złożeniem zamówienia

Checklista doboru

Numer seryjny maszynyPotwierdzenie, że to Axtor 6010 w wersji T4f / Stufe IV.
Motogodziny i stan narzędziZdjęcie przeciwnoży i wkładek z komory — ocena zużycia.
Weryfikacja indeksówSprawdzenie numerów w aktualnym katalogu Komptech (zamienniki).
Cena i terminPotwierdzamy z magazynem producenta — wysyłka nawet w 24 h.
Warto sprawdzić przy okazji:
252200450 klinga wahliwa (Freischwinger Schredderklinge) — 32 szt., jeśli maszyna ma tę opcję
oraz:
249941000A segmenty zamkniętego dna ciernego (Reibsegmente) — 5 szt., jeśli maszyna ma tę opcję
07 / 08
Kontakt

Przygotujemy ofertę od ręki

Podeślij numer seryjny i zdjęcie komory rozdrabniania — dobierzemy części i potwierdzimy termin dostawy.

Laura Tomaszewska · Dział Części Zamiennych BAX
czesci@bax-maszyny.pl · +48 61 828 16 47
⬇ Pobierz prezentację (PDF)

Grafiki w tle slajdów 1, 3 i 7 mają charakter poglądowy — nie przedstawiają konkretnej maszyny ani jej części. Wiążący jest rysunek z katalogu Komptech (slajd 4).
